Zastosowania maszyn do ugniatania gumy w przetwarzaniu związków kablowych

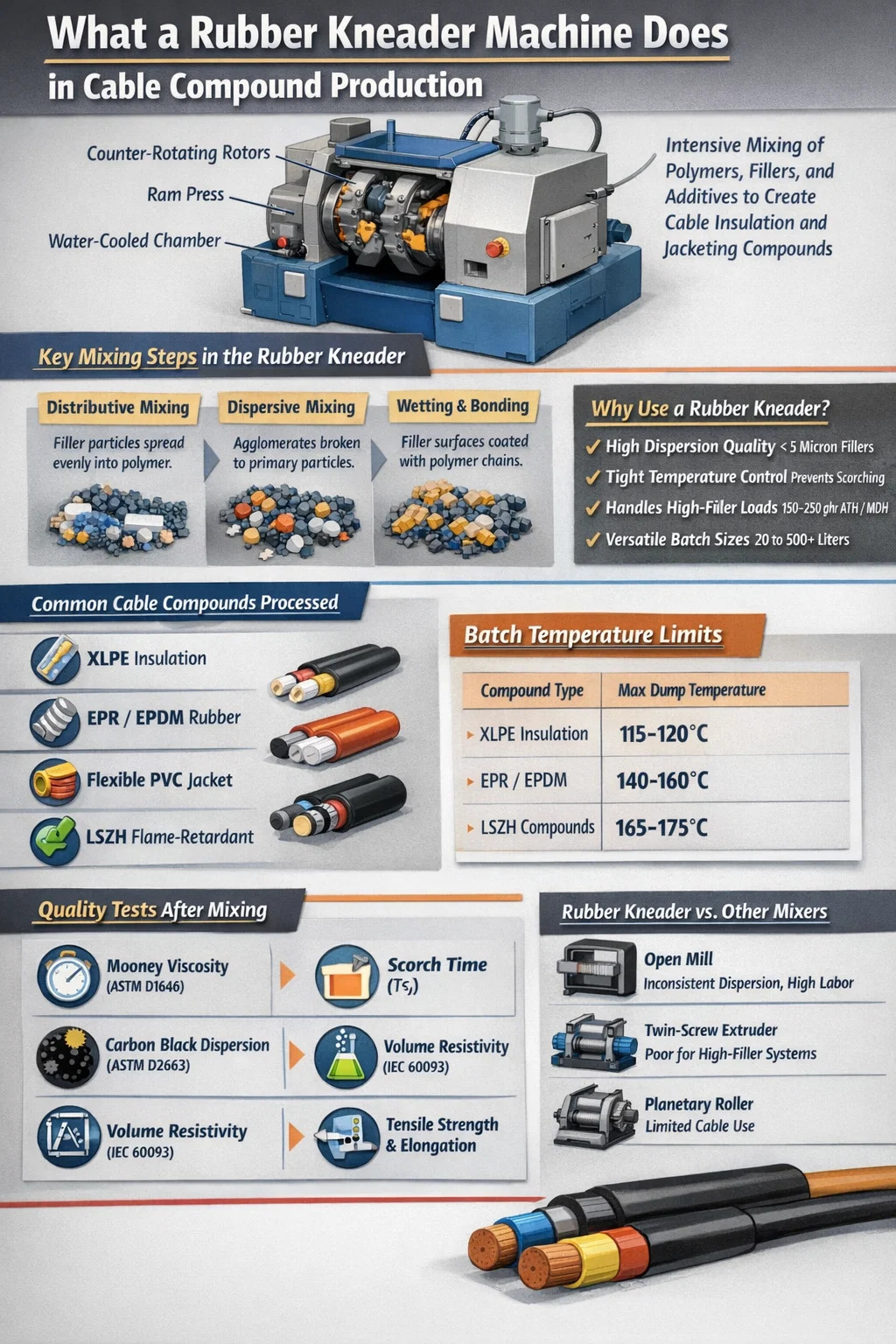

Co za Ugniatacz gumowy Maszyna faktycznie radzi sobie z produkcją związków kablowych

Ugniatarka gumy — zwana także mieszalnikiem wewnętrznym lub ugniataczem dyspersyjnym — to sprzęt do mieszania rdzenia stosowany do przekształcania surowych materiałów na bazie gumy lub polimeru w gotowe mieszanki kabli gotowe do wytłaczania. W produkcji kabli związek musi spełniać rygorystyczne wymagania elektryczne, mechaniczne i termiczne. Ugniatarka gumy osiąga to poprzez zastosowanie intensywnych naprężeń ścinających, ściskania i ciepła w celu zmieszania elastomerów, wypełniaczy, plastyfikatorów, przeciwutleniaczy, środków zmniejszających palność i środków wulkanizujących w jednolitą, przetwarzalną masę.

Bezpośrednia odpowiedź: Ugniatarka gumy jest niezbędna w przetwarzaniu mieszanek kablowych, ponieważ żadna inna technologia mieszania wsadowego nie zapewnia takiego samego połączenia jakości dyspersji, kontroli termicznej i wydajności w przypadku systemów elastomerowych o dużej lepkości. Mieszanie w otwartym młynie nie może równać się zamkniętemu, kontrolowanemu środowisku mieszania. Dwuślimakowym mieszalnikom ciągłym brakuje elastyczności w przypadku krótkotrwałej produkcji opartej na wielu recepturach, typowej dla zakładów zajmujących się łączeniem kabli.

Mieszanki do izolacji i osłon kabli zwykle zawierają od 15 do 30 pojedynczych składników. Rozproszenie każdego składnika – zwłaszcza sadzy, krzemionki i wypełniaczy uniepalniających – do poziomu cząstek pierwotnych poniżej 5 mikronów bezpośrednio decyduje o tym, czy gotowy kabel przejdzie testy wytrzymałości dielektrycznej, testy starzenia i normy rozprzestrzeniania płomieni, takie jak IEC 60332 lub UL 1666. Geometria wirnika ugniatarki gumy wytwarza energię mechaniczną potrzebną do rozbijania aglomeratów i zwilżania powierzchni wypełniacza łańcuchami polimerowymi, czego nie są w stanie zapewnić prostsze metody mieszania.

Typy mieszanek kabli rdzeniowych przetwarzane za pomocą ugniatarki gumowej

Producenci kabli wykorzystują szeroką gamę rodzin związków elastomerowych i termoplastyczno-elastomerowych. Każdy z nich stawia inne wymagania sprzętowi mieszającemu, a gumowa ugniatarka radzi sobie z nimi wszystkimi rutynowo.

Masy izolacyjne na bazie XLPE i PE

Sieciowalne mieszanki polietylenowe (XLPE) do kabli elektroenergetycznych średniego i wysokiego napięcia wymagają wyjątkowo czystego środowiska mieszania i precyzyjnego zarządzania temperaturą. Nadtlenkowe środki sieciujące zaczynają się rozkładać w temperaturze powyżej 120°C, zatem ugniatarka gumy musi podczas włączania utrzymywać temperaturę wsadu poniżej tego progu. Nowoczesne systemy ugniatarek chłodzonych wodą osiągają temperaturę powierzchni wirnika stabilną w granicach ±3°C, zapobiegając przedwczesnemu przypaleniu, a jednocześnie zapewniając dokładne rozproszenie wypełniacza w partiach od 50 do 500 litrów.

Masy izolacyjne EPR i EPDM

Związki kauczuku etylenowo-propylenowego (EPR) i monomeru etylenowo-propylenowo-dienowego (EPDM) są szeroko stosowane w kablach średniego napięcia (1 kV do 35 kV) i kablach górniczych ze względu na ich doskonałe właściwości elektryczne i odporność na ozon. Związki te zazwyczaj zawierają od 60 do 100 części na sto kauczuku (phr) z kalcynowanej glinki lub obrobionej krzemionki, co wymaga wysokich prędkości obrotowych końcówek wirnika – często 40 do 60 obrotów na minutę – i wydłużonych cykli mieszania od 8 do 14 minut na partię. Gumowa ugniatarka o współczynniku wypełnienia od 0,65 do 0,75 optymalizuje pracę ścinającą w tych sztywnych systemach o dużej zawartości wypełniacza.

Mieszanka PVC do elastycznych osłon kabli

Chociaż PVC jest termoplastycznym materiałem, elastycznym materiałem osłonowym kabla PVC zawierającym od 40 do 80 phr plastyfikatora (zwykle DINP lub DIDP) podczas mieszania zachowuje się reologicznie jak guma i ogromnie zyskuje na przetwarzaniu w mieszalniku wewnętrznym. Gumowa ugniatarka żeluje żywicę PVC z plastyfikatorem szybko i równomiernie, absorbując stabilizatory, wypełniacze i pigmenty w jednym przejściu. W ten sposób powstaje jednorodna mieszanka o stałej twardości w skali Shore’a A – zwykle od 60 do 80 – co ma kluczowe znaczenie w przypadku kabli, które muszą przejść testy zginania na zimno w temperaturze -15°C lub niższej.

Mieszanki kauczuku silikonowego do kabli wysokotemperaturowych

Kable z gumy silikonowej przystosowane do pracy ciągłej w temperaturze od 150°C do 200°C służą do zastosowań w branży motoryzacyjnej, lotniczej i przemysłowej. Guma polidimetylosiloksanowa zmieszana z koloidalną krzemionką (zwykle 25 do 45 phr) i silanowymi środkami sprzęgającymi wymaga delikatnego, ale dokładnego mieszania jak w ugniatarce gumowej. Nadmierne mieszanie silikonu powoduje przerwanie łańcuchów polimeru i nieodwracalne zmniejszenie lepkości mieszanki, dlatego ugniatarki stosowane do silikonu są zaprogramowane ze ściśle kontrolowanymi czasami cykli i niższymi prędkościami wirnika od 15 do 30 obr./min.

Mieszanki trudnopalne (FR) i niskodymne, bezhalogenowe (LSZH)

Mieszanki kablowe LSZH – obowiązkowe w instalacjach kolejowych, metra, stoczniowych i budynkach użyteczności publicznej zgodnie z normami takimi jak EN 50399 i IEC 60332-3 – zawierają od 150 do 250 phr mineralnych środków zmniejszających palność, takich jak trójhydrat glinu (ATH) lub wodorotlenek magnezu (MDH). Te wyjątkowo wysokie zawartości wypełniacza przesuwają granice każdego sprzętu mieszającego. Ugniatarka gumy jest w rzeczywistości jedynym mieszalnikiem okresowym zdolnym do wprowadzenia tych poziomów wypełniacza do matrycy elastomeru EVA, EBA lub poliolefiny, przy zachowaniu akceptowalnej reologii związku. Specjalnie do tego zastosowania wybrano konstrukcje wirników o geometrii stycznej lub zazębiającej się, z czasami cykli od 10 do 18 minut i temperaturami wsadu starannie utrzymywanymi poniżej 170°C, aby zapobiec odwodnieniu ATH.

Jak maszyna do ugniatania gumy radzi sobie z kablami o dużej zawartości wypełniacza

Największym wyzwaniem technicznym w przetwarzaniu mieszanek kablowych jest zastosowanie dużych ilości stałego wypełniacza – sadzy do warstw półprzewodnikowych, ATH/MDH w celu zmniejszenia palności, gliny do izolacji EPR – bez tworzenia słabo zdyspergowanych aglomeratów lub degradacji matrycy polimerowej. Gumowa ugniatarka rozwiązuje ten problem poprzez trzy sekwencyjne mechanizmy:

1. Mieszanie dystrybucyjne: Przeciwbieżne rotory wielokrotnie dzielą i ponownie łączą materiał wsadowy, rozprowadzając cząstki wypełniacza w całej objętości polimeru. Dzieje się tak głównie w ciągu pierwszych 2 do 4 minut cyklu mieszania, gdy wypełniacz jest jeszcze zbrylony.
2. Mieszanie dyspersyjne: Gdy prędkość wirnika wzrasta lub ciśnienie tłoka powoduje spadek materiału do szczeliny wirnika, naprężenia ścinające przekraczające wytrzymałość kohezyjną aglomeratów wypełniacza rozrywają je. Jest to krytyczna faza osiągnięcia dyspersji na poziomie dielektrycznym w związkach izolacyjnych.
3. Chemia zwilżania i powierzchni: Ciągłe mieszanie przenosi łańcuchy polimeru na świeżo odsłonięte powierzchnie wypełniacza, stabilizując dyspersję i zapobiegając ponownej aglomeracji podczas późniejszego przetwarzania. Środki sprzęgające dodawane podczas mieszania wiążą chemicznie wypełniacz z polimerem, trwale poprawiając właściwości mechaniczne i elektryczne związku.

W przypadku typowej mieszanki LSZH zawierającej 200 phr MDH w matrycy EBA, ugniatarka gumy musi dostarczać określoną energię mieszania od 0,10 do 0,18 kWh/kg, aby osiągnąć docelowe rozproszenie. Nowoczesne systemy sterowania ugniatarkami śledzą pobór energii w czasie rzeczywistym i wykorzystują ją jako główne kryterium punktu końcowego – znacznie bardziej niezawodnie niż sam czas.

Kontrola temperatury w operacjach ugniatania gumy dla mieszanek kablowych

Temperatura jest parametrem, który najczęściej powoduje uszkodzenie związku kabla. Zbyt niska, a wypełniacze nie dyspergują; zbyt wysoka, a przypalenie, degradacja polimeru lub odwodnienie wypełniacza niszczą wsad. System zarządzania temperaturą ugniatarki gumy musi obsługiwać zarówno ciepło generowane przez pracę mechaniczną, jak i ciepło, które należy usunąć, aby chronić wrażliwe składniki.

Nowoczesne ugniatarki gumy osiągają te wąskie zakresy temperatur dzięki wielostrefowej kontroli temperatury: ściany komory mieszania, wały wirnika i siłownik są niezależnie kontrolowane temperaturą za pomocą krążącej wody lub oleju. Termopary na podczerwień lub termopary kontaktowe umieszczone w wielu punktach komory dostarczają sterownikowi PLC dane w czasie rzeczywistym w celu automatycznego dostosowania natężenia przepływu chłodzenia lub prędkości wirnika.

Wybór geometrii wirnika do mieszania kabli

Wirnik jest sercem każdej maszyny do ugniatania gumy, a wybór geometrii wirnika ma ogromny wpływ na jakość mieszanki w zastosowaniach z linkami. Stosowane są trzy główne rodziny wirników:

Wirniki styczne (nie zazębiające się)

Wirniki styczne obracają się w przeciwnych kierunkach, bez przechodzenia skrzydeł wirnika przez wzajemne przestrzenie. Taka konfiguracja zapewnia większą wolną objętość — współczynniki wypełnienia do 0,80 — i radzi sobie z bardzo sztywnymi mieszankami o dużej zawartości wypełniacza bez nadmiernych szczytów momentu obrotowego. W przypadku mieszanek LSZH z wypełniaczem mineralnym w ilości 200 phr, ogólnie preferowane są wirniki styczne. Klasyczne 2-skrzydłowe i 4-skrzydłowe konstrukcje styczne pozostają standardem w zakładach kablowych na całym świecie, a 4-skrzydłowe geometrie zapewniają szybsze wprowadzanie sypkich wypełniaczy.

Zazębiające się wirniki

Zazębiające się wirniki przechodzą przez swoją strefę, tworząc znacznie węższą szczelinę wirnika i generując większe naprężenia ścinające. Dzięki temu doskonale nadają się do zadań związanych z mieszaniem dyspersyjnym — na przykład do rozbijania aglomeratów sadzy w półprzewodnikowych mieszankach kablowych, gdzie uzyskanie gładkiej, pozbawionej pustych przestrzeni powierzchni na wytłaczanej warstwie jest niezbędne dla wydajności kabli wysokiego napięcia. Zazębiające się wirniki mają również tendencję do chłodniejszej pracy, ponieważ wydajniej wymieniają materiał między wirnikami, poprawiając przenoszenie ciepła. Jednakże są one mniej odpowiednie do preparatów LSZH o bardzo dużej zawartości wypełniacza ze względu na ograniczenia momentu obrotowego.

PES (silikon polietylenowy) i specjalistyczne profile wirników

Do przetwarzania mieszanek silikonowych, specjalistyczne profile wirników o niskim ścinaniu i większych prześwitach zapobiegają niszczącej mechanicznej degradacji gumy silikonowej. Niektórzy producenci oferują modułowe systemy wirników umożliwiające rekonfigurację pojedynczej ugniatarki gumy pomiędzy typami wirników w miarę zmiany asortymentu produktów – to znacząca zaleta operacyjna w fabrykach kabli produkujących wiele rodzin mieszanek na tym samym sprzęcie.

Projekt cyklu mieszania i parametry procesu dla związków kablowych

Cykl mieszania masy kablowej w ugniatarce gumowej nie jest prostą operacją „dodaj wszystko i wymieszaj”. Kolejność i czas dodawania składników bezpośrednio określa jakość dyspersji i bezpieczeństwo przypalania. Dobrze zaprojektowany cykl dla średnionapięciowego związku izolacyjnego EPR zazwyczaj ma następującą strukturę:

1. Etap 1 – Przeżuwanie polimeru (0–2 min): Załadowuje się bele EPR lub EPDM i opuszcza się siłownik. Wirniki pracują z prędkością 30–40 obr./min., aby zmiękczyć i rozbić polimer, zmniejszyć początkową lepkość i przygotować matrycę na przyjęcie wypełniaczy. Temperatura wsadu zwykle osiąga 80–100°C.
2. Etap 2 – Wprowadzenie wypełniacza (2–7 min): Glinkę kalcynowaną, krzemionkę i sadzę (w przypadku gatunków półprzewodnikowych) dodaje się stopniowo lub wszystkie naraz, w zależności od objętości wypełniacza. Ciśnienie tłoka zwiększa się do 3–5 barów, aby wcisnąć wypełniacz w zmiękczony polimer. W tej fazie prędkość wirnika może wzrosnąć do 50–60 obr./min. W wyniku tarcia temperatura wzrasta do 120–140°C.
3. Etap 3 – Dodanie oleju i plastyfikatora (7–9 min): Oleje parafinowe lub naftenowe oraz plastyfikatory wtryskiwane są poprzez systemy dozowania cieczy. Obniża to lepkość mieszanki i rozprowadza dodatki w całej matrycy wypełniacz-polimer.
4. Etap 4 – Ochładzanie (9–11 min): Przed dodaniem środków utwardzających zmniejsza się prędkość wirnika, maksymalizuje się przepływ wody chłodzącej, a temperaturę wsadu obniża się poniżej 110°C.
5. Etap 5 – Dodatek leczniczy i końcowa homogenizacja (11–14 min): Dodaje się i miesza systemy utwardzania siarką lub nadtlenkiem, przyspieszacze i przeciwutleniacze. Punkt końcowy określa się na podstawie specyficznego poboru energii osiągającego wartość docelową, zazwyczaj 0,12–0,16 kWh/kg dla tego typu związku. Partia jest następnie zrzucana do młyna wyładowczego lub przenośnika znajdującego się poniżej.

To etapowe podejście zapobiega przypaleniu, zapewnia równomierne rozprowadzenie każdego składnika i pozwala uzyskać mieszankę o lepkości Mooneya (ML 1–4 w 100°C) stale mieszczącej się w granicach ±3 jednostek Mooneya specyfikacji – poziom konsystencji pomiędzy partiami, którego nie można osiągnąć przy mieszaniu w otwartym młynie.

Parametry kontroli jakości mierzone po obróbce ugniatarki gumowej

Każda partia opuszczająca ugniatarkę gumy musi zostać zwalidowana przed przeniesieniem do wytłaczania. Kontrola jakości mieszanki kablowej obejmuje zarówno badania reologiczne, jak i elektryczne.

• Lepkość Mooneya (ASTM D1646): Mierzy zachowanie przepływu złożonego. Lepkość poza specyfikacją powoduje niestabilność wymiarową wytłaczania. Typowe okno specyfikacji: ±5 jednostek Mooneya wokół wartości docelowej.
• Czas przypalania (Ts2, ASTM D2084): Potwierdza, że podczas mieszania ugniatarki nie doszło do przedwczesnej wulkanizacji. W przypadku związków EPR, Ts2 musi zwykle przekraczać 8 minut w temperaturze 135°C, aby umożliwić bezpieczne przetwarzanie przez wytłaczanie.
• Rezystywność objętościowa (IEC 60093): W przypadku mas izolacyjnych rezystywność skrośna musi przekraczać 10¹3 Ω·cm w temperaturze pokojowej. W przypadku związków półprzewodnikowych musi mieścić się w zakresie 1–500 Ω·cm. Dominującą zmienną kontrolującą tę wartość jest jakość dyspersji z ugniatarki.
• Dyspersja sadzy (ASTM D2663): Mikroskopia optyczna lub skaningowa mikroskopia elektronowa próbek mikrotomowych ocenia dyspersję w skali 1–5. Do izolacji kabli średniego napięcia zwykle wymagana jest klasa 4 lub lepsza (mniej niż 5% niezdyspergowanych aglomeratów powyżej 10 μm).
• Gęstość i zawartość wypełniacza: Potwierdza, że wypełniacz został całkowicie wprowadzony podczas mieszania ugniatarki. Znaczące odchylenie gęstości od specyfikacji wskazuje na niepełne wymieszanie lub błąd w załadunku składników.
• Wytrzymałość na rozciąganie i wydłużenie przy zerwaniu (IEC 60811-1): Mierzone na utwardzonych płytkach testowych. Zbyt małe wartości rozciągania wskazują na słabą interakcję polimer-napełniacz wynikającą z nieodpowiedniej dyspersji ugniatarki.

Wydajność i dobór skali ugniatarki gumy dla zakładów produkujących kable

Zagniatarki gumowe do przetwarzania mieszanek kablowych są dostępne w szerokim zakresie wydajności, od jednostek laboratoryjnych o pojemności 0,5 litra po maszyny produkcyjne o pojemności 650 litrów i większej. Wybór odpowiedniego rozmiaru maszyny wymaga zrównoważenia wielkości partii, czasu cyklu, zużycia dalszej linii wytłaczania i strategii zarządzania zapasami.

Fabryka kabli obsługująca dwie wytłaczarki 90 mm do kabla EPR średniego napięcia o łącznej wydajności 600 kg/godzinę będzie potrzebować około 10 partii na godzinę z 75-litrowej ugniatarki produkującej partie 60 kg w cyklu 6-minutowym lub 3 partii na godzinę z 200-litrowej ugniatarki produkującej partie 130 kg w cyklu 10-minutowym. Większy ugniatacz zwykle wygrywa pod względem efektywności energetycznej na kilogram zmieszanej mieszanki, ale mniejszy moduł zapewnia szybszą zmianę receptury w przypadku roślin o dużej różnorodności produktów.

Automatyka i kontrola procesu w nowoczesnych systemach ugniatarek gumowych

Dzisiejsza ugniatarka gumy jest daleka od ręcznie sterowanych mieszalników wsadowych sprzed dwudziestu lat. W pełni zautomatyzowane linie ugniatające do produkcji mieszanek kablowych integrują kilka warstw kontroli i zarządzania danymi, co bezpośrednio poprawia konsystencję mieszanki i zmniejsza ilość odpadów.

Grawimetryczne systemy dozowania składników

Zautomatyzowane zbiorniki wagowe i pompy dozujące płyn dostarczają do ugniatarki gumowej każdy składnik z dokładnością do ±0,1% masy docelowej. Eliminuje to największe źródło różnic między partiami w ręcznych operacjach mieszania. W przypadku mieszanek kablowych, w których obciążenie sadzą musi być utrzymywane na poziomie ± 0,5 phr, aby utrzymać stałą rezystywność skrośną w warstwie półprzewodnikowej, ta precyzja nie jest opcjonalna – jest niezbędna.

Kontrola punktu końcowego mieszania w oparciu o energię

Zamiast uruchamiać każdą partię przez ustalony czas, nowoczesne systemy sterowania ugniatarkami obliczają skumulowaną energię właściwą (kWh/kg) w czasie rzeczywistym i zrzucają partię po osiągnięciu docelowej energii – niezależnie od tego, czy zajmuje to 10 minut, czy 14 minut w danym dniu. Takie podejście automatycznie kompensuje temperaturę otoczenia, zmiany lepkości surowca i zużycie wirnika, zapewniając bardziej spójną dyspersję niż sama kontrola oparta na czasie. Badania w warunkach przemysłowych wykazały, że kontrola punktu końcowego energii zmniejsza różnicę lepkości Mooneya o 30–50% w porównaniu z cyklami mieszania o ustalonym czasie.

Zarządzanie recepturami i identyfikowalność

Zintegrowane systemy SCADA lub MES przechowują setki receptur złożonych i rejestrują wszystkie parametry procesu – profile temperatur, prędkość rotora, pobór energii, temperaturę zrzutu, wagę partii – dla każdej wyprodukowanej partii. Ta identyfikowalność partii jest obowiązkowa dla producentów kabli dostarczających kable zasilające klasy użytkowej, gdzie laboratoria badawcze wymagają pełnej dokumentacji procesu wraz z raportami z gotowych testów kabli.

Integracja odciągu pyłów i dymów

Sadza, MDH, ATH i pył krzemionkowy stwarzają poważne ryzyko dla zdrowia w miejscu pracy i ryzyko wybuchu. Instalacje ugniatarek gumowych do przetwarzania mieszanek kablowych łączą w sobie odsysanie próżniowe na górze siłownika, odsysanie pyłu na poziomie leja zasypowego oraz systemy wentylacji komorowej, aby utrzymać jakość powietrza w miejscu pracy w dopuszczalnych granicach narażenia. Jest to obszar, w którym zamknięta konstrukcja ugniatarki już zapewnia przewagę nad mieszaniem w otwartym młynie z punktu widzenia ograniczenia pyłu.

Typowe problemy z przetwarzaniem podczas mieszania masy kablowej w ugniatarce i sposoby ich rozwiązywania

Nawet przy dobrze utrzymanym sprzęcie i zautomatyzowanym sterowaniu, przetwarzanie mieszanek kabli za pomocą ugniatarek gumowych napotyka powtarzające się problemy. Zrozumienie pierwotnych przyczyn pozwala inżynierom procesu na systematyczne zajmowanie się nimi.

Przypalenie podczas mieszania

Przedwczesna wulkanizacja wewnątrz ugniatarki jest najbardziej kosztowną wadą mieszania – cała partia mieszanki musi zostać złomowana, a komora oczyszczona, co powoduje stratę zarówno materiału, jak i czasu produkcji. Przypalenie najczęściej wynika z opóźnionego dodania środka utwardzającego (dodawanie środków utwardzających, gdy związek jest zbyt gorący), awarii układu chłodzenia lub nadmiernej prędkości obrotowej wirnika na etapie wprowadzania środka utwardzającego. Zapobieganie: wymuszaj ścisłą kontrolę temperatury bramki (temperatura zrzutu przedmieszki poniżej 100°C przed dodaniem środka utwardzającego), sprawdzaj temperaturę wody chłodzącej i natężenie przepływu na początku zmiany oraz co kwartał kontroluj kalibrację czujnika temperatury ugniatacza gumy.

Słaba dyspersja sadzy w związkach półprzewodnikowych

Warstwy kabli półprzewodnikowych muszą zawierać gładką, dobrze rozproszoną sadzę, aby zapobiec koncentracji naprężeń elektrycznych na ekranie przewodnika lub na styku ekranu izolacji, co powoduje przedwczesne uszkodzenie kabla pod wysokim napięciem. Słabe rozproszenie w ugniatarce wynika z niedostatecznego poboru energii, nieprawidłowego współczynnika wypełnienia lub zastosowania gatunku sadzy o zbyt wysokiej strukturze (wysoka absorpcja DBP). Rozwiązania obejmują zwiększenie jednostkowego poboru energii, sprawdzenie, czy współczynnik wypełnienia mieści się w zakresie 0,65–0,75 i ocenę gatunku sadzy o niższej strukturze, jeśli dyspersja pozostaje niewystarczająca.

Nierówna lepkość wsadu

Różnice w lepkości Mooneya pomiędzy partiami powyżej ±5 jednostek powodują niestabilność wytłaczania — różnice wymiarowe w izolacji kabla, defekty powierzchni typu „skóra rekina” lub wahania ciśnienia w matrycy. Do głównych przyczyn zaliczają się wahania lepkości surowca (liczby kauczuku naturalnego i EPDM różnią się w zależności od partii bel), niepełna absorpcja oleju lub zużycie wirnika zwiększające z czasem efektywny prześwit. Rozwiązanie tego problemu polega na zaostrzeniu limitów kontroli przychodzących surowców, weryfikacji kalibracji pompy dozującej olej i zaplanowaniu pomiaru zużycia gumy wirnika ugniatacza co 3000 godzin pracy.

Aglomeraty wypełniacza przeżywające mieszanie w związkach LSZH

W przypadku wypełniacza mineralnego o stężeniu 200 phr cząstki ATH lub MDH mogą tworzyć spójne aglomeraty, które są odporne na dyspersję, szczególnie jeśli wypełniacz wchłonął wilgoć. Wstępne suszenie ATH lub MDH w temperaturze 80°C przez 4–8 godzin przed załadowaniem ugniatarki zmniejsza tworzenie się aglomeratów i może poprawić rezystywność objętościową gotowego związku LSZH o jeden rząd wielkości. Alternatywnie, zwiększenie ciśnienia tłocznika podczas wprowadzania wypełniacza – z 3 barów do 5–6 barów – zwiększa naprężenie ścinające ściskające działające na aglomeraty i przyspiesza dyspersję.

Efektywność energetyczna i względy środowiskowe w operacjach ugniatarki gumy

Ugniatarki gumy są urządzeniami energochłonnymi. Ugniatarka o pojemności 250 litrów z głównym silnikiem napędowym o mocy 500 kW może zużywać 0,12–0,20 kWh energii elektrycznej na kilogram wyprodukowanej masy, w zależności od lepkości mieszanki i czasu cyklu. W przypadku zakładu produkującego wiązkę kabli produkującego 5000 ton rocznie oznacza to od 600 000 do 1 000 000 kWh rocznie, co oznacza znaczny koszt energii elektrycznej i ślad węglowy.

Kilka strategii zmniejsza zużycie energii przez ugniatarkę bez pogarszania jakości mieszanki:

• Silniki z napędem o zmiennej prędkości (VSD): Wymień napędy główne o stałej prędkości na systemy VSD, dzięki którym prędkość wirnika precyzyjnie dopasowuje się do krzywej procesu. Modernizacje VSD zazwyczaj zmniejszają zużycie energii elektrycznej ugniatarki o 15–25%.
• Zoptymalizowany współczynnik wypełnienia: Praca przy współczynniku wypełnienia poniżej 0,60 powoduje marnowanie energii, ponieważ materiał ślizga się wokół wirników bez wytwarzania produktywnego ścinania. Optymalizacja masy wsadu do zakresu 0,70–0,75 zmniejsza energię na kilogram zmieszanego produktu o 10–15%.
• Odzysk ciepła z wody chłodzącej: Woda chłodząca opuszczająca komorę ugniatacza o temperaturze 40–60°C niesie ze sobą znaczną energię cieplną, którą można odzyskać za pomocą wymienników ciepła w celu wstępnego ogrzania obszarów przechowywania składników lub zapewnienia ogrzewania pomieszczeń w miesiącach zimowych.
• Eliminacja niepotrzebnego przemiału przedmieszki: Niektóre procesy tworzenia mieszanek kablowych obejmują oddzielny etap ponownego mielenia w młynie otwartym po ugniatarce. Zaprojektowanie cykli mieszania w celu wyeliminowania tego etapu – poprzez osiągnięcie docelowej dyspersji w samej ugniatarce – eliminuje zarówno zużycie energii, jak i koszty pracy.

Z punktu widzenia emisji związki kablowe zawierające halogenowe środki zmniejszające palność uwalniają opary podczas mieszania w wysokiej temperaturze. Przetwarzanie związków LSZH nie powoduje tego problemu, a wzrost liczby kabli LSZH w projektach infrastrukturalnych na całym świecie stopniowo zmniejsza ilość związków chlorowcowanych przetwarzanych przez urządzenia do ugniatania gumy na całym świecie.

Wymagania konserwacyjne dla maszyn do ugniatania gumy w usługach łączenia kabli

Obróbka mieszanek kablowych jest szczególnie wymagająca w przypadku mechanicznych elementów ugniatarek gumowych ze względu na ścierny charakter wypełniaczy mineralnych, wymagane wysokie ciśnienia napełniania i ciągłe harmonogramy pracy typowe dla produkcji kabli. Ustrukturyzowany program konserwacji jest niezbędny, aby zapobiec nieplanowanym przestojom.

• Pomiar luzu wierzchołkowego wirnika: Co 1000–1500 godzin pracy lub zawsze, gdy jakość dyspersji zaczyna się pogarszać, należy zmierzyć luz pomiędzy końcówkami wirnika a ścianą komory. Typowy nowy luz wynosi 1–3 mm; luz przekraczający 6–8 mm wskazuje na zużycie wirnika wymagające przebudowy lub wymiany. Zużyte wirniki zmniejszają intensywność ścinania i w przewidywalny sposób pogarszają jakość dyspersji.
• Kontrola uszczelnienia RAM: Uszczelnienia tłoka zapobiegają wydostawaniu się mieszanki z komory mieszania pod ciśnieniem tłoka. Awaria uszczelki powoduje złożone zanieczyszczenie układu hydraulicznego i potencjalne zagrożenie bezpieczeństwa. Sprawdzaj uszczelki co 500 godzin; wymieniać według harmonogramu co 2 000–3 000 godzin, niezależnie od widocznego stanu.
• Czyszczenie obwodu chłodzącego: Kamień mineralny i zanieczyszczenia biologiczne w obiegach wody chłodzącej zmniejszają wydajność wymiany ciepła, powodując wzrost temperatury wsadu. Co 6 miesięcy przepłucz i odkamieniaj obwody chłodzące i w sposób ciągły uzdatniaj wodę chłodzącą biocydem i inhibitorem kamienia.
• Uszczelka drzwi wylotowych i mechanizm blokujący: Opuszczane drzwiczki na dnie komory mieszania muszą być całkowicie szczelne podczas mieszania, aby utrzymać ciśnienie tłoka i zapobiec wyciekom mieszanki. Sprawdzaj sworznie blokujące i uszczelki co 200 godzin w serwisie LSZH o dużej zawartości wypełniacza.
• Analiza oleju w skrzyni biegów: Przesyłaj próbki oleju smarowego skrzyni biegów do analizy laboratoryjnej co 1000 godzin. Podwyższona zawartość cząstek żelaza lub miedzi wskazuje na zużycie łożysk lub przekładni i umożliwia interwencję przed katastrofalną awarią skrzyni biegów, która może spowodować wyłączenie dużej ugniatarki z użytku na 4–8 tygodni do czasu zakupu części.

Zakłady produkcji mieszanek kablowych zazwyczaj przeznaczają 3–5% ceny zakupu ugniatarki gumy rocznie na planową konserwację , przy czym większość tych kosztów można przypisać renowacji wirnika (utwardzone powierzchnie zużywalne z powłoką z węglika wolframu lub podobnymi) i wymianą uszczelek.

Porównanie ugniatarki gumy z alternatywnymi technologiami mieszania mieszanek kablowych

Producenci mieszanek kablowych czasami oceniają alternatywy dla maszyny do ugniatania gumy. Zrozumienie, gdzie rozwiązania alternatywne sprawdzają się, a gdzie zawodzą, wyjaśnia, dlaczego ugniatarka pozostaje dominująca w tym zastosowaniu.

Praktyczny wniosek z tego porównania: w produkcji mieszanek kablowych ugniatarka gumy jest łączona z późniejszym arkuszem blachy otwartej w 80–90% scenariuszy produkcji. Ugniatacz zapewnia doskonałe rozproszenie; otwarty młyn zapewnia formę arkusza wymaganą przez systemy podawania wytłaczarki. Są to technologie komplementarne, a nie konkurencyjne.

Trendy kształtujące zastosowanie ugniatarek gumowych w przetwarzaniu związków kablowych

Kilka trendów na poziomie branży wpływa na sposób, w jaki producenci kabli określają, obsługują i optymalizują urządzenia do ugniatania gumy dzisiaj i w najbliższej przyszłości.

Wzrost zapotrzebowania na kable LSZH

Przepisy budowlane w Europie, na Bliskim Wschodzie oraz w regionie Azji i Pacyfiku stopniowo nakładają obowiązek stosowania kabli LSZH w infrastrukturze publicznej. Globalny rynek kabli LSZH rozwija się w niektórych regionach w tempie 7–10% rocznie. Dla producentów ugniatarek do gumy oznacza to rosnące zapotrzebowanie na maszyny o wysokim momencie obrotowym, zdolne do przetwarzania 200 phr wypełniaczy mineralnych – jest to wymagające technicznie zastosowanie, które faworyzuje wysokiej klasy, specjalnie zaprojektowany sprzęt zamiast tanich alternatyw.

Związki kabli do pojazdów elektrycznych

Kable do ładowania pojazdów elektrycznych i kable do wiązek przewodów wysokiego napięcia w pojazdach wymagają materiałów łączących wysoką elastyczność (w przypadku wielokrotnego zginania), odporność na ciepło (125°C lub więcej) i odporność chemiczną na płyny samochodowe. Rynek ten obsługują kauczuki silikonowe i usieciowane związki poliolefinowe przetwarzane na ugniatarkach gumy. W miarę globalnego skalowania produkcji pojazdów elektrycznych, zapotrzebowanie na te specjalistyczne kable szybko rośnie, co powoduje zwiększenie wydajności ugniatarek.

Cyfrowa optymalizacja procesów i miksowanie wspomagane sztuczną inteligencją

Niektóre przyszłościowe zakłady produkujące mieszanki kablowe wdrażają modele uczenia maszynowego, które przewidują lepkość Mooney’a wsadowego w czasie rzeczywistym na podstawie danych dotyczących momentu obrotowego i temperatury ugniatarki, umożliwiając systemowi sterowania dostosowanie prędkości wirnika lub wydłużenie cyklu mieszania przed zsypem – zamiast odkrywać lepkość niezgodną ze specyfikacją podczas testów po partii. Pierwsi użytkownicy tych systemów zgłaszają poprawę wydajności przy pierwszym przejściu o 2–4 punkty procentowe i zmniejszenie odsetka złomów złożonych o 30–40%.

Nacisk na zrównoważony rozwój formuły złożonej

Rosnąca presja na wyeliminowanie substancji objętych ograniczeniami – niektórych plastyfikatorów, stabilizatorów na bazie ołowiu w PCW, halogenowanych środków zmniejszających palność – powoduje zmianę formuły mieszanek kablowych. Nowe receptury często zachowują się inaczej w ugniatarce gumy niż związki, które zastępują: wyższa lepkość stopu, inne interakcje napełniacz-polimer, dłuższe cykle mieszania. Twórcy mieszanek kablowych muszą ponownie weryfikować cykle mieszania ugniatarki za każdym razem, gdy zmieniają się receptury, co zwiększa obciążenie pracą inżynierii procesowej, ale także stwarza możliwości jednoczesnej optymalizacji zużycia energii i czasu cyklu wsadowego.
