Jak naprawiłem zepsutą maszynę do ugniatania ciasta (i czego się nauczyłem)

Krótka odpowiedź: zepsuty Ugniatacz Można to naprawić — jeśli wiesz, gdzie szukać

Kiedy w połowie partii zepsuła się nasza maszyna do ugniatania, pierwszą reakcją była panika. Mieliśmy materiał w komorze, termin produkcji i zupełnie nie mieliśmy pojęcia, czy mamy do czynienia z 20-minutową naprawą, czy dwutygodniowym oczekiwaniem na części. Okazało się, że nie. Większość awarii ugniatarek można podzielić na trzy kategorie: zużycie mechaniczne, awarie elektryczne i problemy związane z operatorem — a większość można rozwiązać na miejscu, bez konieczności odsyłania całego urządzenia do producenta.

W tym artykule szczegółowo opisano, co stało się z naszą maszyną, jak ją zdiagnozowaliśmy, na czym polegała naprawa i co później zmieniliśmy, aby zapobiec ponownemu wystąpieniu takiej sytuacji. Jeśli Twoja ugniatarka nie działa, zacznij od sekcji diagnostycznej. Jeśli czytasz to, zanim pojawią się problemy, warto poświęcić czas na tabelę konserwacji znajdującą się na końcu.

Co się stało: jak zepsuła się nasza maszyna do ugniatania ciasta

Zaczęło się od hałasu. Po około czterdziestu minutach standardowego cyklu mieszania ugniatarka zaczęła wydawać rytmiczny dźwięk zgrzytania — nie katastrofalny huk, ale niski, utrzymujący się dźwięk metalu o metal, którego nie było poprzedniego dnia. Zatrzymaliśmy partię, oczyściliśmy materiał najlepiej jak potrafiliśmy i wyłączyliśmy zasilanie.

Podczas oględzin nic nie wskazywało na nieprawidłowości. Łopaty wirnika były nienaruszone. Ściany komory nie posiadały widocznych pęknięć. Pasek napędowy był pod normalnym napięciem. Ale kiedy próbowaliśmy uruchomić ponownie, silnik pracował, ale wirniki się nie obracały. Skrzynia biegów się zatarła.

W rzeczywistości jest to jeden z bardziej powszechnych trybów awarii ugniatarek wewnętrznych stosowanych do mieszania gumy i polimerów. Przekładnia w ugniatarce znajduje się pomiędzy silnikiem a wałami wirnika, zmniejszając prędkość i zwiększając moment obrotowy. Kiedy smarowanie zawodzi — albo z powodu spadku poziomu oleju, degradacji oleju albo przedostania się zanieczyszczeń do uszczelki — koła zębate zaczynają pracować metal o metal. Jeśli złapiesz go wcześniej, usłyszysz zgrzytający dźwięk. Jeśli tego nie zauważysz, otrzymasz zajętą ​​jednostkę.

W naszym przypadku zużyte uszczelnienie wału umożliwiło migrację drobnego pyłu gumowego do skrzyni biegów w ciągu kilku miesięcy. Olej został zanieczyszczony i stracił lepkość. Nie wyłapaliśmy tego, ponieważ podczas naszych kontroli konserwacyjnych nie sprawdzaliśmy stanu oleju, a jedynie jego poziom. To rozróżnienie ma znaczenie i zmieniliśmy je natychmiast po naprawie.

Diagnozowanie awarii ugniatacza: od czego zacząć

Jeśli Twoja maszyna do ugniatania ciasta przestała działać lub zachowuje się nietypowo, oprzyj się pokusie wielokrotnego jej ponownego uruchamiania. W ten sposób drobne problemy stają się poważnymi. Zamiast tego przeprowadź ustrukturyzowaną diagnozę, zanim dotkniesz czegokolwiek innego.

Krok 1 — Scharakteryzuj objaw

Charakter awarii mówi wiele o przyczynie. Użyj poniższego jako platformy początkowej:

• Silnik pracuje, wirniki się nie poruszają: Prawdopodobnie awaria skrzyni biegów, sprzęgła lub wpustu
• Silnik nie uruchamia się: Sprawdź zasilanie elektryczne, przekaźnik przeciążeniowy, wyłącznik termiczny lub kody błędów VFD
• Wirniki obracają się, ale mieszanie jest słabe: Zużyte łopatki wirnika, nieprawidłowy luz lub problem z kontrolą temperatury
• Nietypowy dźwięk podczas pracy: Zużycie łożyska, ciało obce w komorze lub awaria smarowania
• Przegrzanie: Zablokowane kanały chłodzące, uszkodzony czujnik temperatury lub nadmierne tarcie w układzie napędowym
• Materiał wyciekający z uszczelek: Zużyte uszczelki końcówki lub uszczelki końcówki wirnika, zwykle wymagające planowej wymiany

Krok 2 — Najpierw sprawdź stronę elektryczną

Usterki elektryczne są często łatwiejsze i tańsze do naprawienia niż usterki mechaniczne, dlatego należy je najpierw wykluczyć. Sprawdź napięcie wejściowe na wszystkich trzech fazach — ugniatarka pracująca na dwóch fazach przegrzeje silnik i utknie pod obciążeniem. Sprawdź ustawienie przekaźnika przeciążeniowego i porównaj je z prądem znamionowym silnika. Poszukaj kodów usterek w przetwornicy częstotliwości, jeśli maszyna z niej korzysta. W wielu przypadkach to, co wygląda na awarię mechaniczną, jest w rzeczywistości uruchomionym urządzeniem zabezpieczającym, które resetuje się po naciśnięciu przycisku.

Krok 3 — Sprawdź układ napędowy

Po odłączeniu i zablokowaniu zasilania spróbuj ręcznie obrócić wały wirnika. W większości ugniatarek można zastosować pręt obrotowy lub nasadkę na końcu wału wirnika. Jeśli wały nie drgną, problem leży w skrzyni biegów lub same wirniki są zatarte — prawdopodobnie z powodu stwardniałego materiału wewnątrz komory. Jeśli wały obracają się swobodnie, ale silnik ich nie napędza, problem leży w połączeniu silnika ze skrzynią biegów.

Krok 4 — Sprawdź smarowanie

Pobrać próbkę oleju ze skrzyni biegów. Powinien być stosunkowo przezroczysty lub bursztynowy, w zależności od rodzaju smaru. Jeśli olej jest czarny, mleczny lub zawiera widoczne cząstki, przyczyną jest zanieczyszczenie – nie tylko na niskim poziomie. Mleczny olej oznacza wnikanie wody. Czarny olej z cząstkami metalicznymi oznacza zużycie przekładni. Ciemny, lepki olej z cząsteczkami gumy oznacza awarię uszczelnienia i właśnie to stwierdziliśmy.

Naprawa: co faktycznie zrobiliśmy, aby naprawić ugniatarkę

Po potwierdzeniu, że przyczyną problemu jest skrzynia biegów, proces naprawy podzielił się na pięć etapów. Cała praca zajęła około trzech dni, łącznie z zakupem części, co jest szybszym zakończeniem w przypadku prac nad skrzynią biegów — głównie dlatego, że mieliśmy rozsądne relacje z lokalnym dostawcą przemysłowym, który miał na stanie uszczelnienie wału.

Etap 1 — Oczyść komnatę

Przed przystąpieniem do jakichkolwiek prac mechanicznych komorę mieszania należało oczyścić. Mieliśmy szczęście — materiał nie był w pełni utwardzony i nadal można go było usunąć ręcznie za pomocą ciepła przykładanego do ścianek komory. W przypadku całkowitego stwardnienia materiału usunięcie może potrwać dłużej niż sama naprawa. Jest to jeden z powodów, dla których szybkie działanie, gdy tylko zauważysz objawy, się opłaca.

Etap 2 — Opróżnianie i przepłukiwanie skrzyni biegów

Całkowicie spuściliśmy zanieczyszczony olej, a następnie przepłukaliśmy skrzynię biegów lekkim płynem do płukania, aby usunąć resztkowy szlam i cząstki. Ten krok jest często pomijany, gdy ludzie spieszą się z powrotem do pracy, a pominięcie go oznacza wlewanie świeżego oleju do zanieczyszczonego środowiska. Szlam spowoduje degradację nowego oleju w ciągu kilku tygodni.

Etap 3 — Wymień uszkodzoną uszczelkę wału

Główną przyczyną było zużyte uszczelnienie wału wirnika. Uszczelki te znajdują się pomiędzy komorą ugniatania a obudową przekładni, zapobiegając migracji materiału procesowego do układu smarowania. W naszej maszynie uszczelką jest uszczelka promieniowa typu wargowego z powierzchnią bieżną z PTFE. Oryginał służył ok około 4200 godzin — producent zaleca przegląd co 3000 godzin i wymianę po 5000 godzin lub przy jakichkolwiek oznakach zużycia, w zależności od tego, co nastąpi wcześniej. Na papierze mieściliśmy się w wymaganym przedziale, ale warunki pracy – środek ścierny, podwyższona temperatura – przyspieszyły zużycie.

Wymiana uszczelki w ugniatarce wewnętrznej nie jest sprawą trywialną. Aby uzyskać dostęp do obudowy uszczelnienia, należy częściowo wyciągnąć wał wirnika, co oznacza rozłączenie sprzęgła i odpowiednie podparcie wału. Wykorzystaliśmy własne punkty podnoszenia konserwacyjne maszyny oraz wspornik wału pożyczony z sąsiedniego zakładu. Próba wykonania tej czynności bez odpowiedniego podparcia wału grozi uszkodzeniem obudowy łożyska.

Etap 4 — Kontrola i ponowny montaż

Przy częściowo wyjętym wale skorzystaliśmy z okazji, aby sprawdzić łożysko wirnika. Wykazywało wczesne oznaki wżerów w rasie wewnętrznej — jeszcze nie krytyczne, ale zauważone. Zanotowaliśmy to w dzienniku konserwacji i oznaczyliśmy do wymiany przy następnym planowanym przestoju. Same koła zębate, pomimo zanieczyszczenia olejem, nie wykazywały żadnych uszkodzeń wykraczających poza normalne ślady zużycia. Było to częściowo spowodowane tym, że wykryliśmy problem, zanim maszyna pracowała wystarczająco długo, aby spowodować uszkodzenie przekładni.

Etap 5 — Napełnienie, docieranie i weryfikacja

Napełniliśmy skrzynię biegów olejem przekładniowym zalecanym przez producenta – w naszym przypadku ISO VG 220 – do odpowiedniego poziomu. Następnie uruchomiliśmy ugniatarkę bez obciążenia na 30 minut, monitorując temperaturę skrzyni biegów i nasłuchując nietypowych dźwięków. Temperatura ustabilizowała się na poziomie 52°C, co mieści się w normalnym zakresie pracy. Następnie przeprowadziliśmy partię testową przy 60% normalnej masy wypełnienia przed powrotem do pełnej produkcji.

Najczęstsze awarie ugniatarki i ich przyczyny

Nasz problem zanieczyszczenia skrzyni biegów nie jest wyjątkowy. Po rozmowach z inżynierami zajmującymi się konserwacją podczas kilku innych operacji łączenia, wyłonił się wyraźny wzór typowych trybów awarii. Poniższa tabela podsumowuje najczęściej zgłaszane problemy z ugniatarkami wewnętrznymi, ich typowe przyczyny i zazwyczaj obejmuje naprawę.

To, co wyróżnia się w tej tabeli, to to każdemu wymienionemu trybowi awarii można całkowicie lub częściowo zapobiec . Żadne z nich nie jest przypadkowymi aktami mechanicznego losu. Wszystkie mają prekursory — znaki, które pojawiają się przed zatrzymaniem maszyny — i większość z nich można wykryć w ramach programu konserwacji wykraczającego poza zwykłą kontrolę wzrokową.

Zrozumienie wewnętrznego ugniatacza: dlaczego tak się psuje

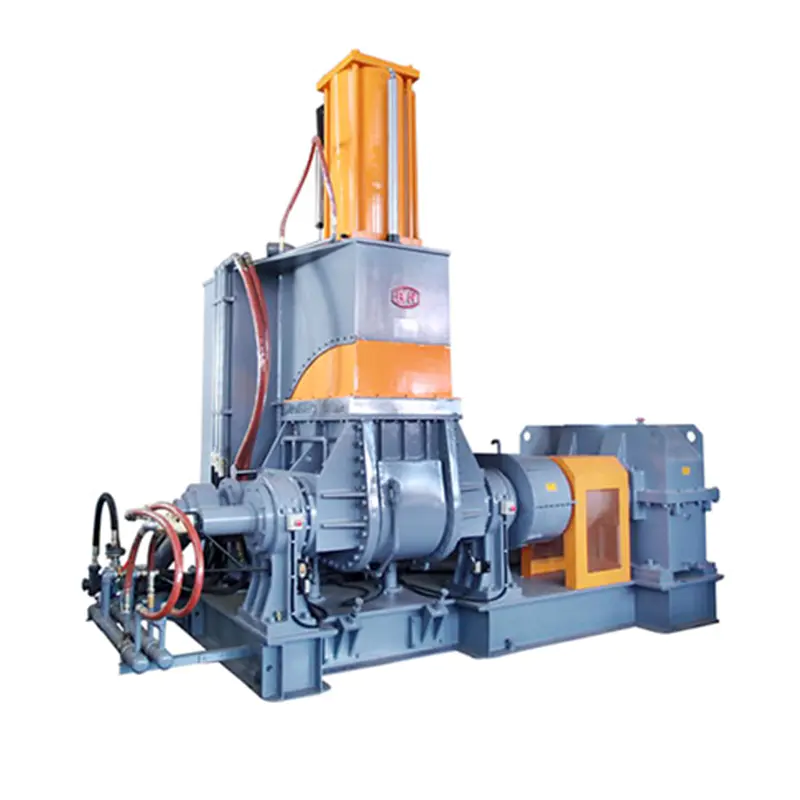

Aby właściwie konserwować ugniatarkę, warto zrozumieć, co faktycznie robi maszyna i dlaczego powoduje to obciążenie określonych elementów. Wewnętrzny ugniatacz — czasami nazywany mikserem typu Banbury lub po prostu maszyną do ugniatania — działa poprzez obracanie dwóch zazębiających się wirników wewnątrz szczelnej komory mieszania. Materiał jest ładowany przez górny siłownik, ściskany, ścinany pomiędzy łopatkami wirnika a ścianami komory i stopniowo homogenizowany.

Zaangażowane siły są znaczne. Ugniatarka produkcyjna mieszająca mieszankę gumową wypełnioną sadzą może pracować w temp momenty obrotowe przekraczające 50 000 Nm na wałach wirników. Obciążenie to przechodzi bezpośrednio przez skrzynię biegów. Skrzynia biegów w ugniatarce nie jest jednostką do lekkich obciążeń — jest to ciężka przemysłowa przekładnia śrubowa lub czołowa z dużymi, utwardzanymi dyfuzyjnie zębatkami — ale nadal ma ograniczenia, a te ograniczenia są określone przez jakość smarowania, stan łożysk i integralność uszczelnienia.

Środowisko termiczne dodaje kolejną warstwę stresu. Ugniatarki zazwyczaj pracują w temperaturach komory od 60°C do 180°C, w zależności od mieszanki. Niektóre procesy idą wyżej. Ciepło przedostaje się do konstrukcji maszyny, wpływa na materiały uszczelnień i przyspiesza degradację smaru. Olej w skrzyni biegów, który jest przystosowany do pracy w temperaturze 60°C przez 5000 godzin, może ulec degradacji w ciągu 2500 godzin, jeśli temperatura otoczenia wokół skrzyni biegów utrzymuje się na stałym poziomie 90°C.

System uszczelnień stanowi pomost pomiędzy zanieczyszczonym środowiskiem procesowym o wysokiej temperaturze a czystym, nasmarowanym układem napędowym. Kiedy to działa, nigdy o tym nie myślisz. Gdy zawiedzie, wkrótce potem dołączy do niego skrzynia biegów.

Co zmieniliśmy po awarii

Krokiem pierwszym było ponowne uruchomienie ugniatarki. Krokiem drugim było upewnienie się, że nie rozpadnie się ponownie w ten sam sposób. Wprowadziliśmy cztery konkretne zmiany w naszym podejściu do konserwacji i żadna z nich nie wymagała znacznych inwestycji.

Monitorowanie stanu oleju zamiast monitorowania poziomu

Do cotygodniowej procedury konserwacji dodaliśmy prostą kontrolę stanu oleju. Obejmuje to pobranie małej próbki z punktu spustowego skrzyni biegów i przeprowadzenie kontroli wzrokowej — koloru, przejrzystości, obecności cząstek lub piany. Zajmuje to około pięciu minut. Co sześć miesięcy wysyłamy również próbkę do analizy laboratoryjnej. Test laboratoryjny kosztuje około 80 euro za próbkę i pozwala określić lepkość, poziom zanieczyszczenia i stopień utlenienia. To tanie ubezpieczenie na wypadek naprawy skrzyni biegów o wartości 15 000 euro.

Skrócony okres wymiany uszczelki w naszych warunkach

Przestrzegaliśmy standardowego odstępu czasu producenta wynoszącego 5000 godzin dotyczącego wymiany uszczelnienia wału. Po awarii rozmawialiśmy z zespołem serwisowym producenta OEM i dowiedzieliśmy się, że w przypadku mieszanek o dużej zawartości wypełniacza – co opisuje większość stosowanych przez nas olejów – zalecają skrócenie tego czasu do 3000 godzin. Odpowiednio zaktualizowaliśmy harmonogram konserwacji. Same uszczelki kosztują około 120 euro za sztukę. Ich proaktywna wymiana to ułamek kosztów awarii skrzyni biegów spowodowanej zanieczyszczeniem.

Trendy temperatury na skrzyni biegów

Do codziennych obchodów operatora dodaliśmy kontrolę taniego termometru na podczerwień. Temperatura powierzchni skrzyni biegów jest rejestrowana każdego ranka. Nasza temperatura bazowa podczas normalnej pracy wynosi 48–55°C. Jeśli temperatura przekroczy 65°C bez oczywistego wyjaśnienia (np. w wyjątkowo gorący dzień), rozpoczyna się dochodzenie, zanim dojdzie do niepowodzenia. Ten rodzaj prostego trendu pozwala wcześnie wykryć problemy ze smarowaniem — pogarszający się smar traci sprawność cieplną, a skrzynia biegów nagrzewa się.

Magazyn części zamiennych do ugniatacza

Jedną z rzeczy, która wydłużyła nasz przestój, było oczekiwanie na przybycie uszczelnienia wału. Teraz trzymamy na półce jeden zestaw uszczelek końcówek wirników, po jednym uszczelce wału na każdy wirnik i jeden element sprzęgający silnika. Całkowita wartość części wynosi poniżej 500 EUR. Części zajmują niewielką przestrzeń na półce. Ale posiadanie ich oznacza, że ​​gdyby jutro zdarzyła się ta sama awaria, wrócilibyśmy do pracy w ciągu jednego dnia, a nie trzech.

Harmonogram konserwacji zapobiegawczej maszyny do ugniatania ciasta

W oparciu o nasze doświadczenie i rozmowy z innymi operatorami, poniższy harmonogram stanowi praktyczny punkt odniesienia dla utrzymania ugniatarki wewnętrznej w ciągłej pracy produkcyjnej. Dostosuj odstępy czasu w zależności od rodzaju mieszanki, godzin pracy dziennie i warunków środowiskowych.

Kiedy wezwać specjalistę, zamiast naprawiać problem samodzielnie

Nie każda naprawa ugniatarki wchodzi w zakres konserwacji wewnętrznej. Wiedza o tym, gdzie jest ta linia, może uchronić Cię przed pogorszeniem problemu.

Prace wewnętrzne są na ogół odpowiednie do: wymiany uszczelek, jeśli procedura jest udokumentowana, wymiany oleju i monitorowania stanu, wymiany elementów sprzęgających, diagnozowania usterek elektrycznych i podstawowej kontroli wirnika przy otwartej komorze.

Wskazane jest zaangażowanie specjalisty w przypadku: demontażu skrzyni biegów i kontroli przekładni poza pobraniem próbek oleju, demontażu wirnika i wymiany łożysk, kontroli ścian komory pod kątem zużycia lub pęknięć, pomiaru i korekty ustawienia geometrii po wymianie głównych podzespołów oraz w każdej sytuacji, w której tryb awarii jest niejasny po dokładnej diagnostyce na miejscu.

Niektórzy producenci ugniatarek oferują umowy serwisowe obejmujące okresowe przeglądy specjalistyczne. Mogą one być warte swojej ceny w przypadku maszyn pracujących na trzy zmiany w produkcji ciągłej, gdzie nieplanowane przestoje są bardzo kosztowne. W przypadku maszyn pracujących na jedną zmianę z planowanymi cotygodniowymi okresami konserwacji zwykle wystarczający jest silny program wewnętrzny.

Warto zwrócić uwagę na jedną rzecz: jeśli Twoja maszyna nie jest już objęta gwarancją i musisz wybierać między poważną naprawą a wymianą, przed podjęciem decyzji przeprowadź odpowiednią ocenę. Dobrze konserwowana ugniatarka może działać niezawodnie przez 20–30 lat. Maszyna, która została zaniedbana i w przypadku której narosły jednocześnie problemy ze skrzynią biegów, łożyskami i układem wirnika, może kosztować więcej w naprawie, niż jest warta — ale takiej oceny powinna dokonać osoba, która faktycznie oglądała maszynę, a nie wycena na odległość.

Wnioski z awarii ugniatarki — podsumowanie

Przejście przez proces awarii i naprawy nie było przyjemne, ale dało jasność co do tego, co robiliśmy źle i co należy zmienić. Jeśli istnieje krótka wersja wszystkiego powyżej, to jest to:

• Sprawdzanie poziomu oleju to nie to samo, co sprawdzanie stanu oleju — zarówno znaczenie, jak i jego stan mają większe znaczenie
• Okresy wymiany uszczelek podane przez producenta dotyczą warunków standardowych; agresywne związki lub wysokie temperatury wymagają krótszych odstępów czasu
• Trendy temperatur pozwalają wykryć rozwijające się problemy, zanim staną się awariami
• Utrzymywanie niewielkiego zapasu kluczowych części zamiennych radykalnie skraca przestoje, gdy coś pójdzie nie tak
• Reagowanie na wczesne sygnały ostrzegawcze — hałas, wzrost temperatury, nieszczelność wizualną — jest zawsze tańsze niż czekanie na całkowitą awarię

Ugniatarka działa już siedem miesięcy od naprawy i nie ma dalszych problemów. Wprowadzone przez nas zmiany konserwacyjne nie są skomplikowane ani kosztowne. Są po prostu dokładniejsze niż to, co robiliśmy wcześniej — i z perspektywy czasu widzę, że problem tkwił w luce między słowami „dokładne” i „odpowiednie”.
